Schnellwechselspritzwerkzeuge für die Herstellung von Kunststoffprobekörpern

Carlon Injection Logo
Im Überblick

Stammwerkzeuge

Stammwerkzeuge Standard

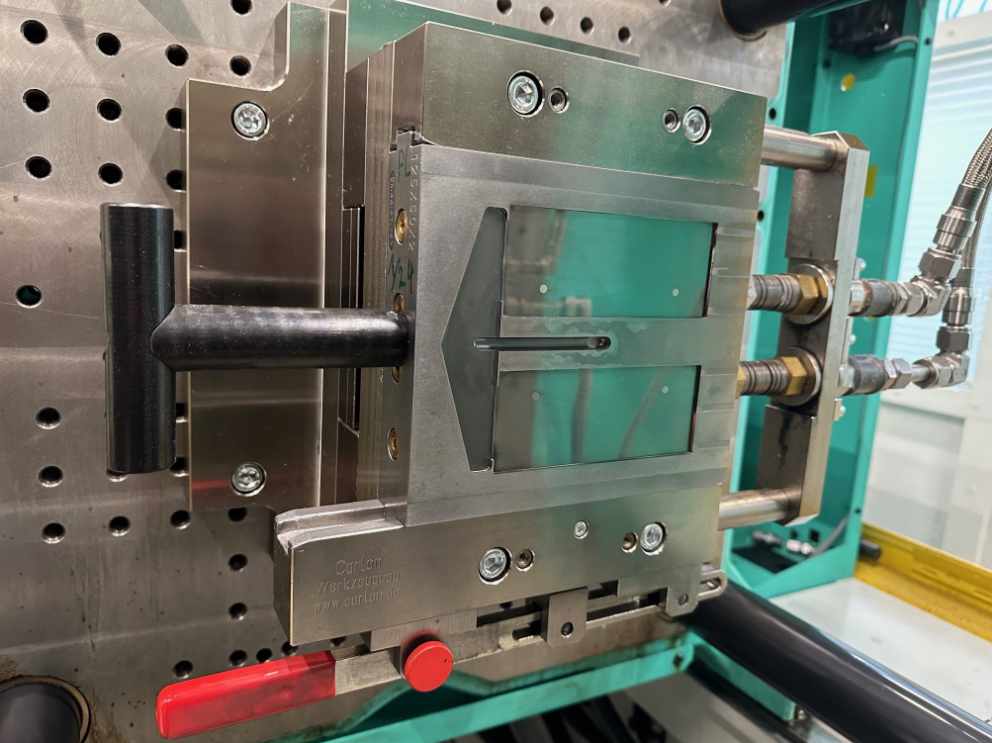

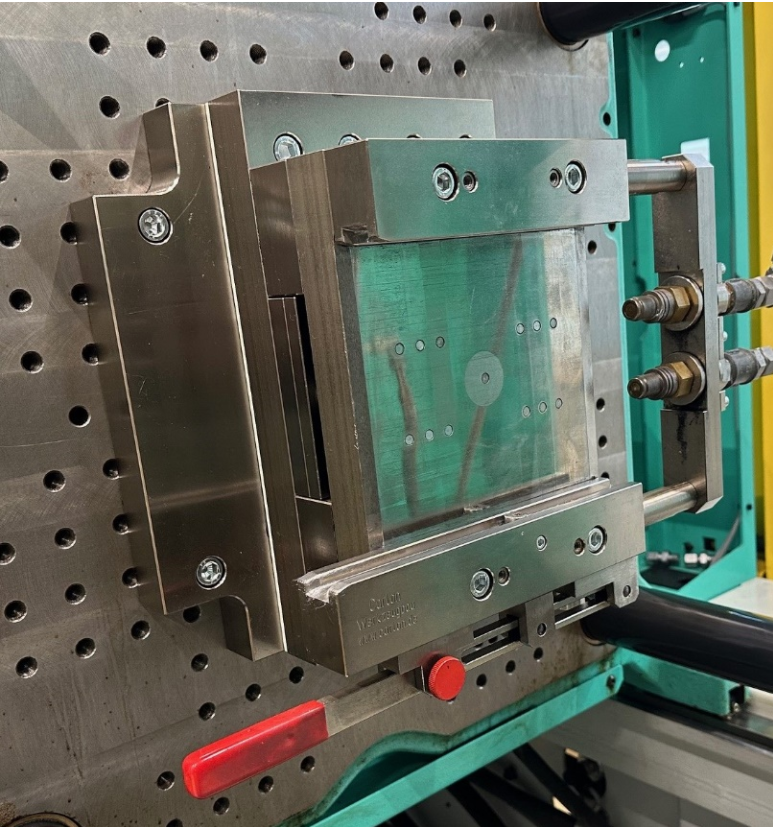

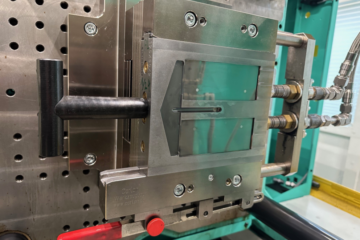

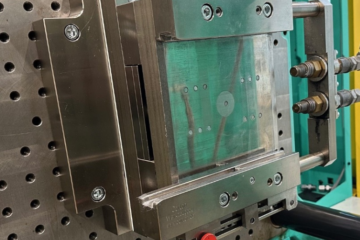

Stammwerkzeuge XL

Die Probekörperspritzgießwerkzeuge der F. & A. Carlon Clemente GmbH wurden speziell für die Herstellung von Normprobekörpern und Individualprobekörpern im Bereich der Thermoplasten nach ISO 294 sowie weiteren internationalen Normen entwickelt. Unsere Werkzeuge bieten Ihnen die Möglichkeit, einen zügigen und störungsfreien Wechsel zwischen den Kavitäten vorzunehmen. Dank eines durchdachten Verriegelungssystems und der Struktur unserer Einschub-Kassetten setzen wir innovative Standards.

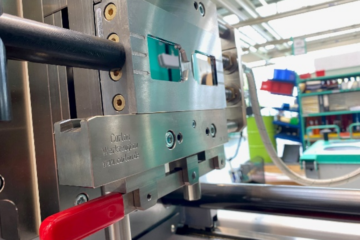

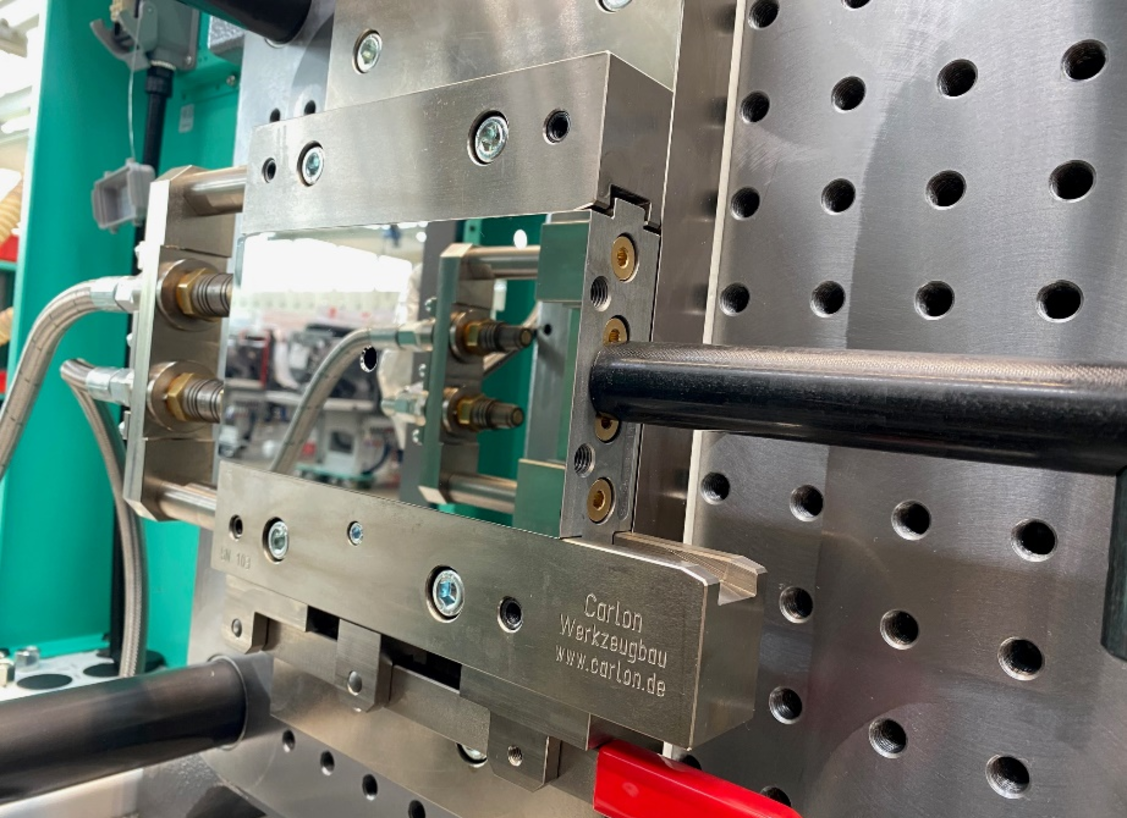

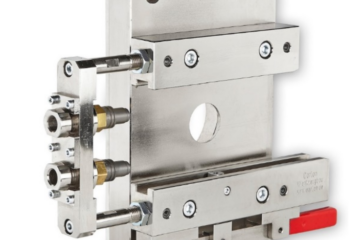

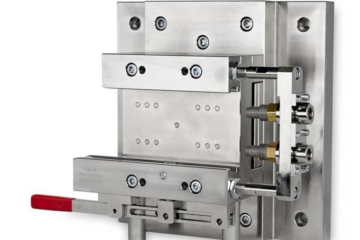

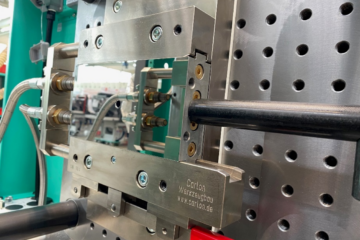

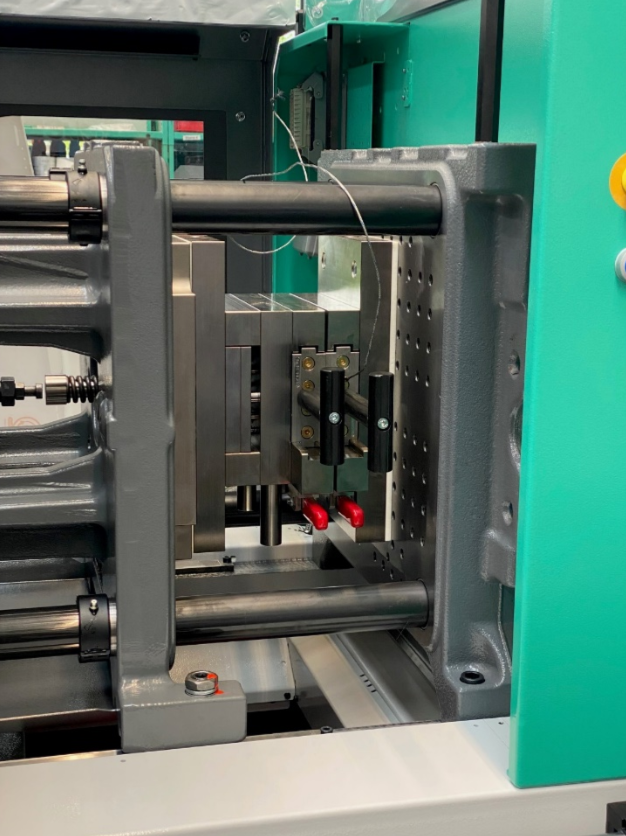

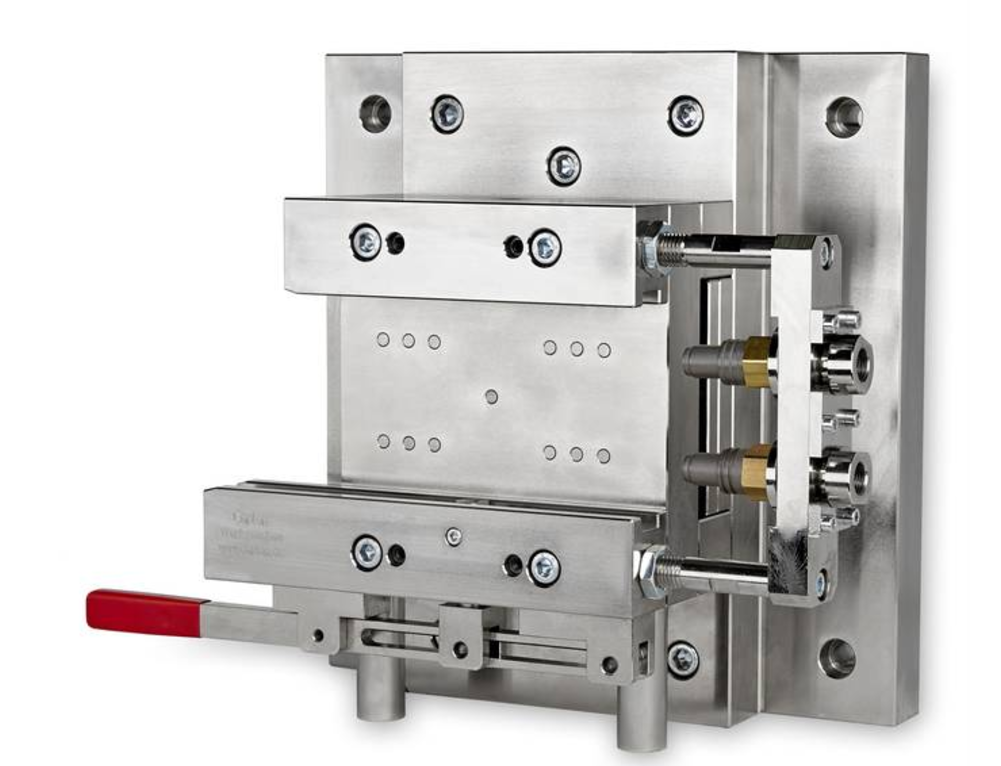

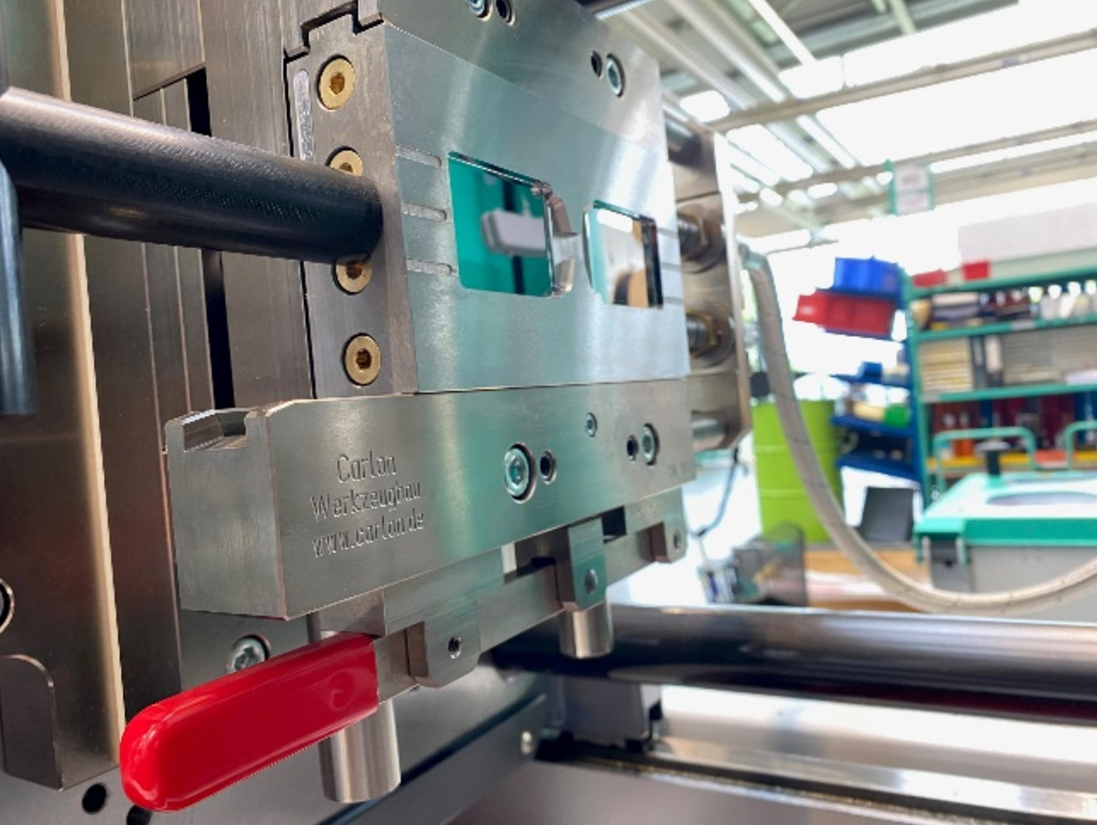

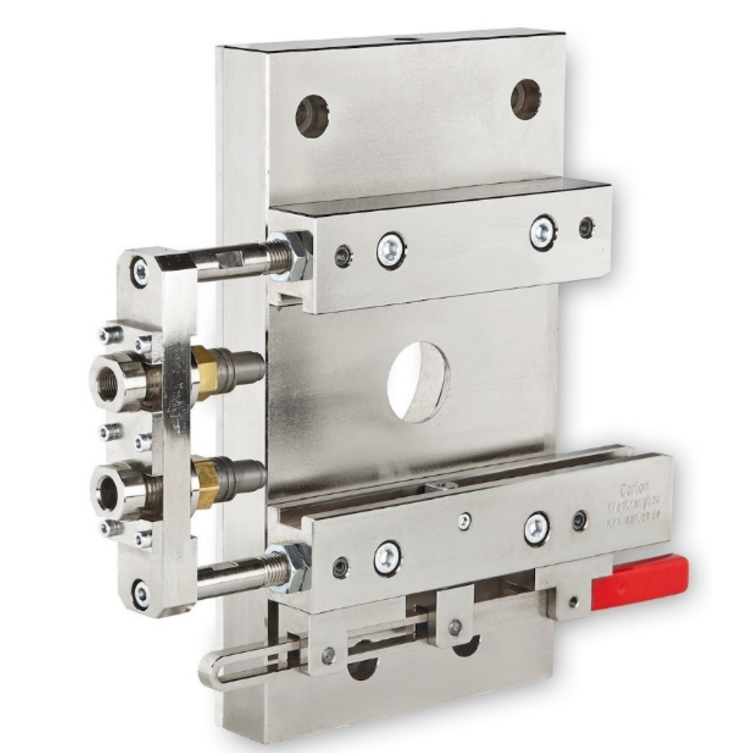

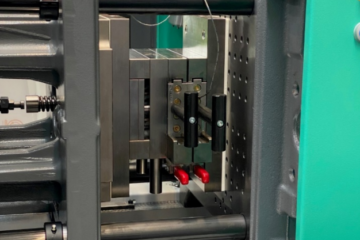

Aufbau Stammwerkzeug Standard

Mit unserem Stammwerkzeug bieten wir Ihnen eine optimale Lösung, um schnell und störungsfrei zwischen verschiedenen Kavitäten zu wechseln. Dank des universellen Auswerfer Paket, ermöglichen wir Ihnen ein Auswerfen der Probekörper außerhalb der für den jeweiligen Test relevanten Bereiche. Unser Werkzeug schafft die Voraussetzung für Prüfungen nach den automobilen Standards wie z. B. VW PV, Daimler DBL und weiteren. Durch das Schnellwechselsystem sind Sie in der Lage, die Einschübe, für die Kavität auf der beweglichen Seite, und die Spiegelplatte auf der Düsenseite in kürzester Zeit zu tauschen. Um den Wechsel durchzuführen, muss lediglich eine Verriegelung geöffnet werden und der Einschub kann entnommen werden. Ein zeitraubendes Abstecken von Temperierschläuchen und Entfernen von Schrauben entfällt komplett. Alle Basis-Werkzeuge sind für ihre Langlebigkeit korrosionsbeschichtet.

Im Überblick

Werkzeugeinschübe Standard

Im Überblick

Werkzeugeinschübe im Überblick

Wir, das Team der Firma F. & A. Carlon Clemente GmbH bieten Ihnen für alle Anforderungen an Probekörper einen Einschub für unsere Stammwerkzeuge an. Die Einschübe sind problemlos mit einer Hand händelbar und sorgen mit ihrem geringen Gewicht für ein komfortables Rüsten.

Die Kavitäten sind nach allen gängigen Normen gefertigt oder auf Ihre Anforderung angepasst. Damit unsere Werkzeuge nicht nach wenigen Schuss verschleißen, härten wir unsere Einschübe auf 54 HRC. Gravuren zur Identifizierung der Probekörper in der Kavität sind individuell nach Kundenwunsch möglich. Die Oberflächen der Kavitäten werden strichpoliert, hochglanzpoliert oder nach Ihren Vorgaben vernarbt. Auch das Einbringen Ihres Logos führen wir gerne für Sie durch.

Sie wünschen eine Drucküberwachung während des Spritzvorgangs in Ihrer Kavität? Hier bieten wir Ihnen für eine genaue Druckanalyse den Einsatz eines Werkzeuginnendrucksensors an. Neben der Druckanalyse bieten wir Ihnen außerdem eine exakte Temperaturüberwachung des gesamten Werkzeuges an.

Alle unsere Werkzeuge sind mit T-Anguss, Doppel T-Anguss, Z-Anguss, Filmanguss oder Seitenanguss verfügbar. Die Art des Angusses hängt von den Fließeigenschaften der zu verarbeitenden Thermoplasten oder der jeweiligen Norm ab. Ebenso sind wir bereit, Ihnen auch in diesem Bereich maßgeschneiderte Lösungen anzubieten, die exakt auf Ihre speziellen Anforderungen zugeschnitten sind, sofern dies von Ihren Laboren gefordert wird.

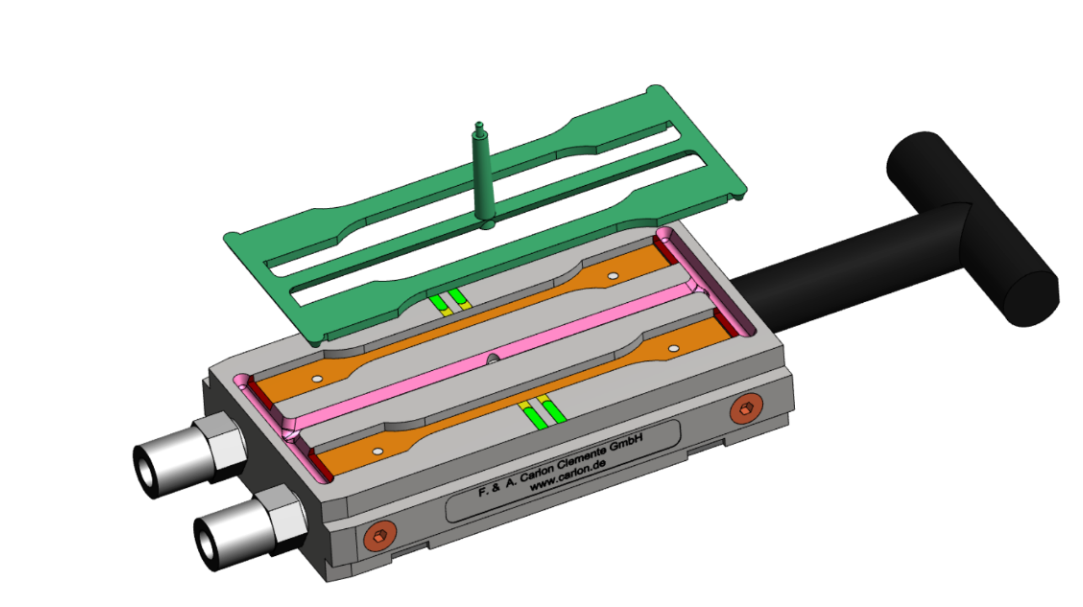

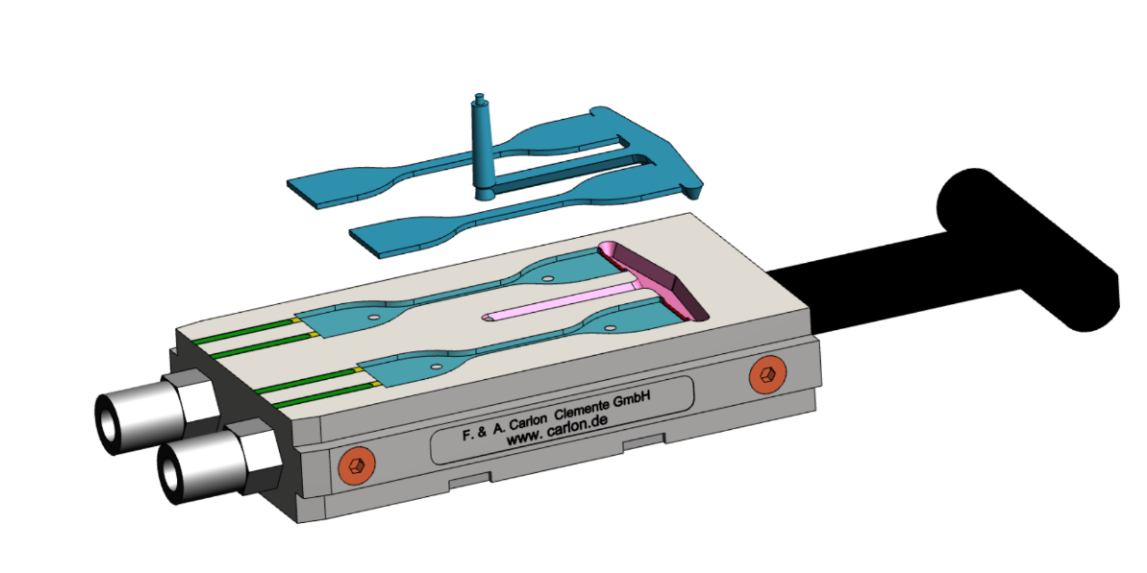

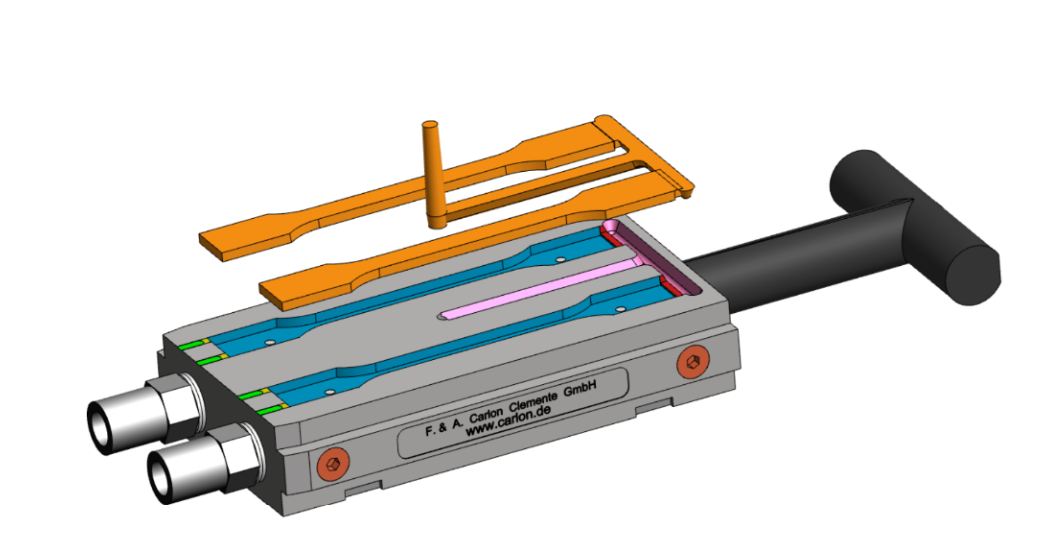

Werkzeugeinschübe für Schulterstäbe / Zugstäbe

Im Bereich der Zug- und Biegeproben bieten wir Ihnen standardmäßig alle Werkzeuge zur Herstellung von Probekörpern nach allen gängigen Normen an.

Standardmaße der Zugstäbe / Schulterstäbe nach ISO 527 und ASTM D638, ISO 37 und DIN 53504 (S1-Stäbe, S2-Stäbe), DIN EN ISO 1798, JIS 6301 und JIS K6251 und weitere sind ebenso erhältlich wie individuelle Maße für Ihre Bedürfnisse. Auch Werkzeuge um eine Bindenaht herzustellen sind als Schnellwechseleinschub verfügbar. Je nach Abmessung der Zugstäbe / Schulterstäbe ergeben sich 1 bis 4 Kavitäten.

Schulterstäbe / Zugstäbe werden zur Ermittlung verschiedenster Werkstoffkenndaten in einer Zugprüfmaschine zerstört und analysiert. Die Qualität dieser Proben hängt zu einem sehr großen Teil von der korrekten Ausführung des Spritzgießwerkzeuges ab. Mit unseren Werkzeugen garantieren wir Ihnen eine Norm- oder maßgerechte Kavität! Neben diesen Prüfungen eigenen sich Zugstäbe auch um Härteprüfungen durchzuführen.

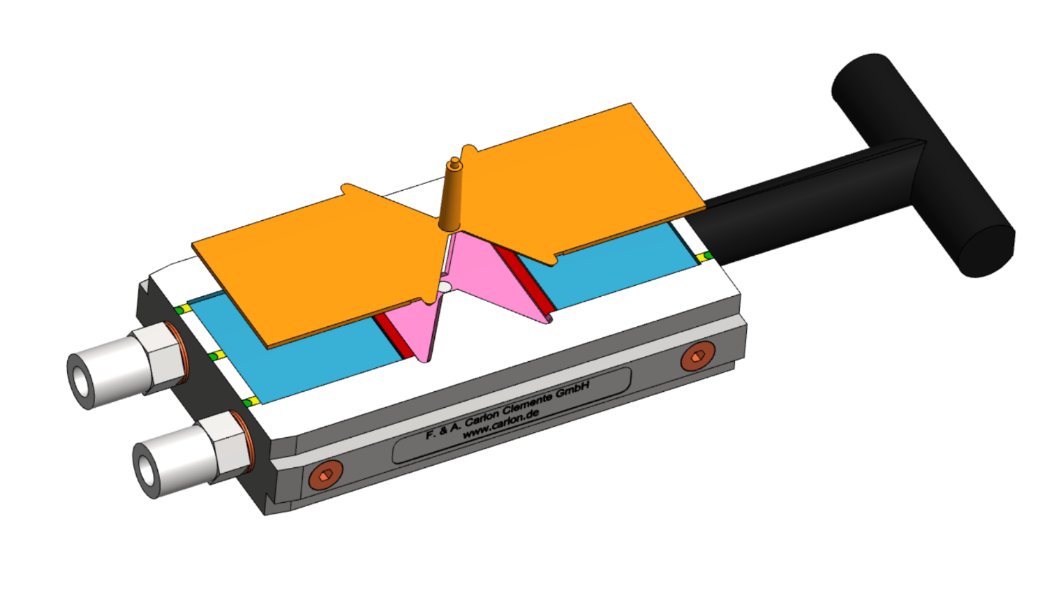

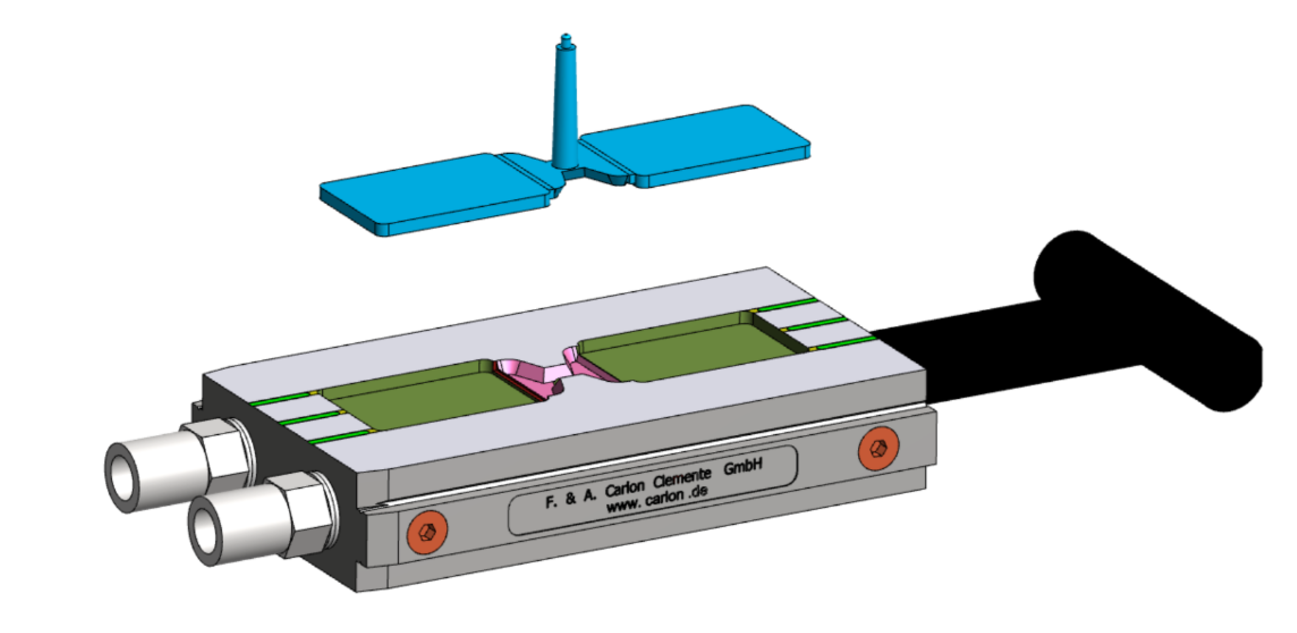

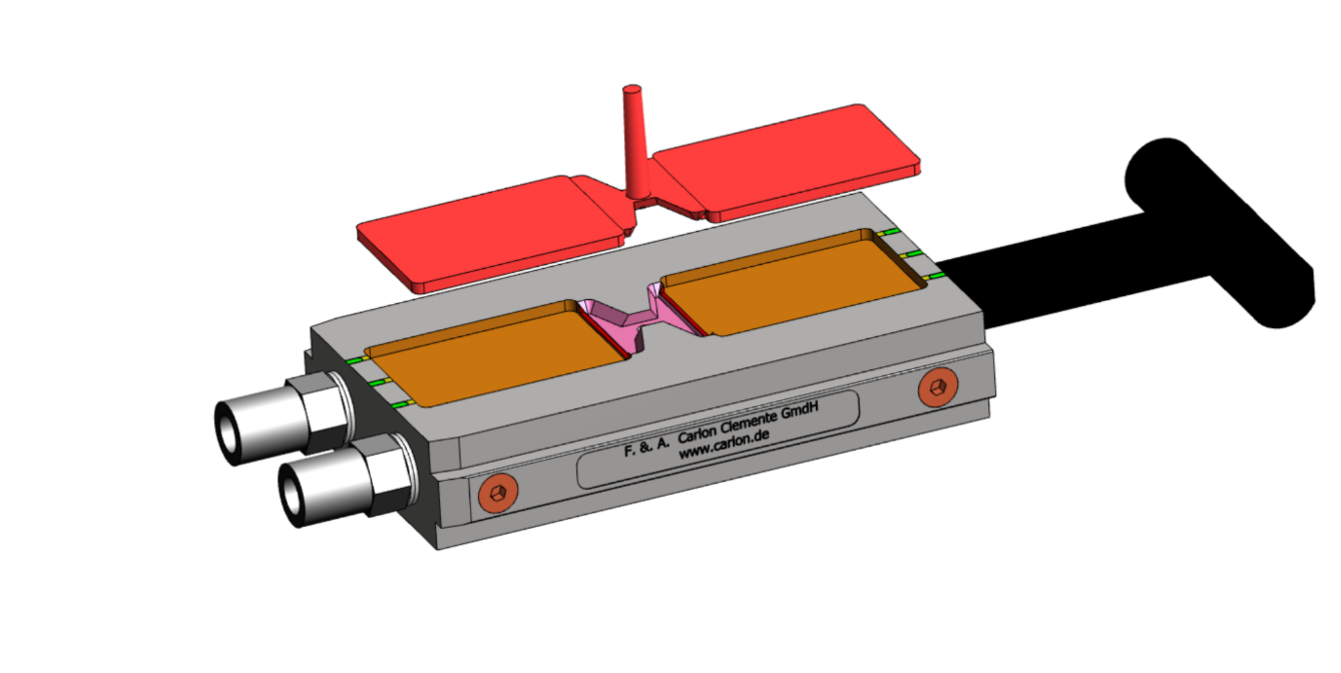

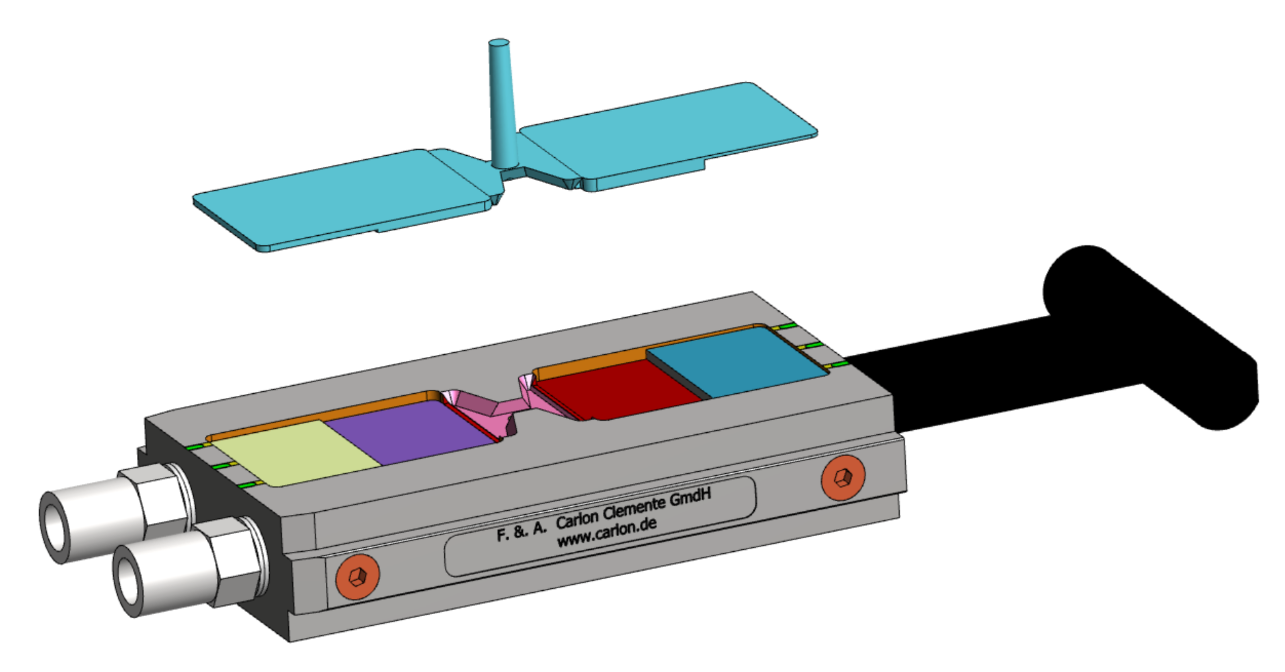

Werkzeugeinschübe für Rechteckplatten, Farbmusterplatten, Stufenplatten und Schwindungsplatten

Im Bereich der Rechteckplatten / Schwindungsplatten und Musterplatten u.a. nach ISO294 -3 liefern unsere Werkzeuge auch eine passende Qualität für eine optische Qualitätsermittlung für z.B. eine Prüfung nach DIN EN ISO X12 oder einer Bestimmung des Glanzwertes nach DIN EN ISO 2813/ASTM D 2457. Des weiteren bieten wir unsere Schnellwechseleinschübe auch mit Kavitäten an, die es ermöglichen Stufenplatten zu fertigen. Die Kavitäten sind nach allen gängigen Normen (294-) sowie in individuellen Maßen erhältlich. Standardmäßig Filmanguss + Schmetterling Anguss.

Besonders bei der Herstellung von Schwindungsplatten nach ISO294-4 kommt Ihnen die Genauigkeit unserer Werkzeuge zu gute.

Rechteckplatten bieten sich zum Beispiel für Farbechtheitsprüfungen von Thermoplasten an oder um die Schwindung zu ermitteln. In der Automobilbranche werden Rechteckplatten zudem verwendet um Narbungen und Texturen zu testen.

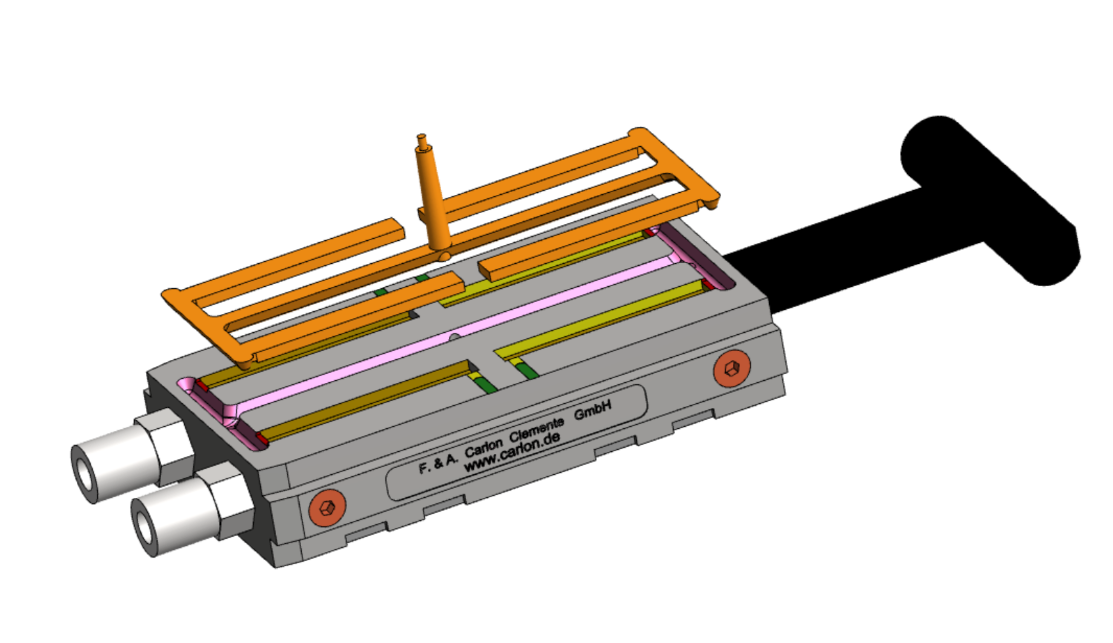

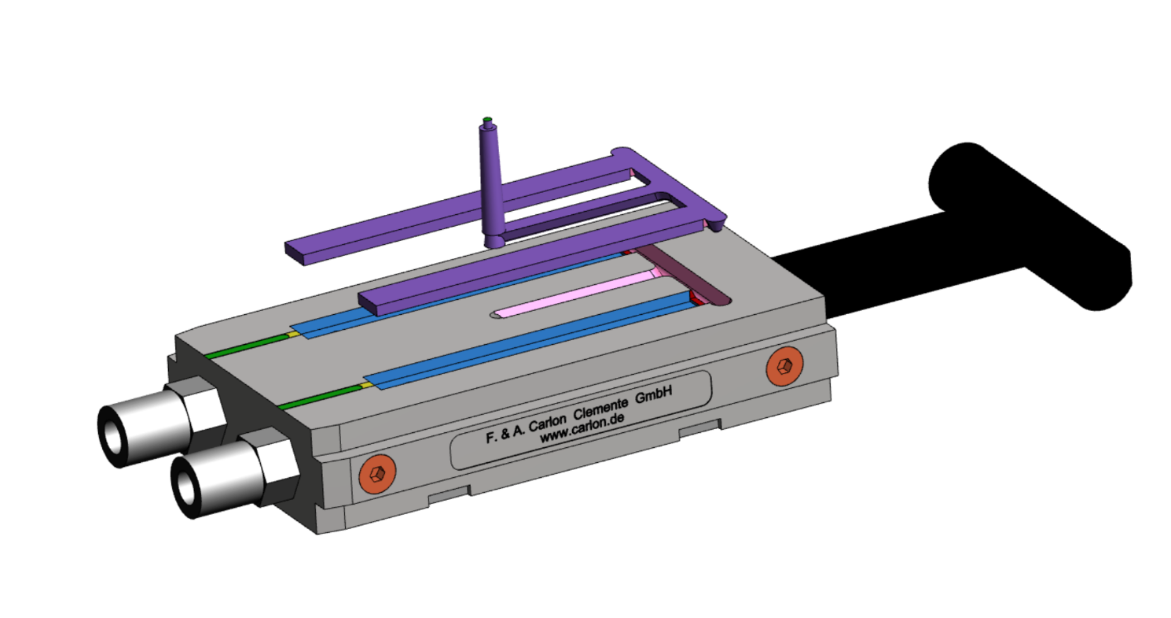

Werkzeugeinschübe für Flachstäbe, UL-Stäbe und ASTM-Stäbe

Um eine normgerechte Herstellung Ihrer Vielzweckprobekörper u.a. nach ISO 294 / UL 94 / div. ASTM Standards zu gewährleisten, bieten wir Ihnen auch hier eine hochpräzise gefertigte Lösung an. Insbesondere bei der Produktion von Probekörpern, die für mechanische Prüfungen verwendet werden, profitieren Sie von unserer präzisen Fertigung.

Um eine genaue Bestimmung der Brandeigenschaften von Kunststoffen zu gewährleisten, hat das Unternehmen UL eine Norm entwickelt. Wir bei F. & A. Carlon Clemente GmbH bieten Ihnen die Möglichkeit mit unseren Werkzeugen nach diesen Normen Ihre Proben herzustellen. Bei einer Brandprüfung nach z. B. UL-94 werden die UL-Stäbe einer definierten Flamme ausgesetzt um die Brandeigenschaften zu ermitteln.

Für diverse Schlagprüfungen und Biegeversuche benötigen Sie nach ISO 294 gefertigte Flachstäbe. Eine Herstellung der Proben nach Norm ist auch hier besonders wichtig um die erzielten Ergebnisse nicht zu verfälschen. Bei einem Schlagbiege- und Kerbschlagbiegeversuch wird die Energie ermittelt bei der der Probekörper versagt. Unsere Werkzeuge garantieren gleichbleibende Qualität, die vergleichbare Werte weltweit schafft.

Typische Normen für diese Prüfungen sind:

  • DIN EN ISO 180 IZOD
  • DIN EN ISO 179-1 bzw. ASTM D 6110 Charpy
  • ISO 178 Biegeversuch
  • Wärmeformbeständigkeiten ISO 75 / ISO 306
  • Kugeleindruckhärte sowie viele weitere.

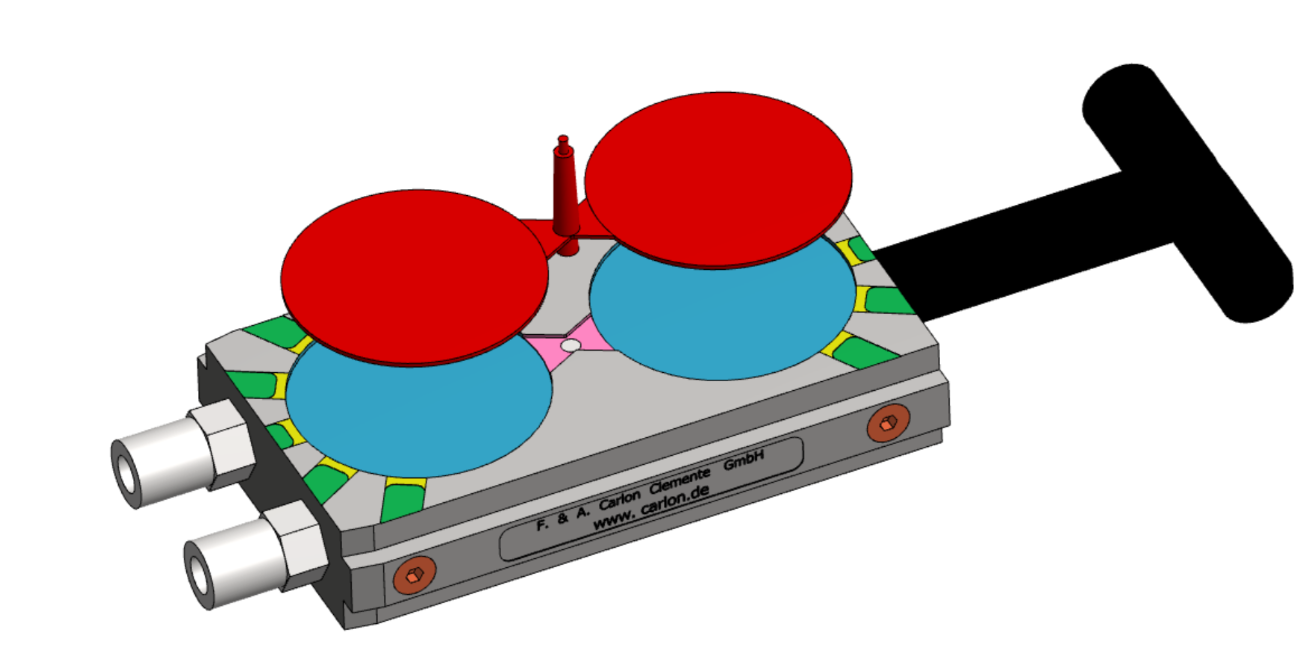

Werkzeugeinschübe für runde Probekörper

Neben den Werkzeugen für eckige Proben bieten wir Ihnen auch Schnellwechselwerkzeuge zur Fertigung von Rundplatten an. Rundplatten werden zum Beispiel für eine Prüfung nach ISO 6603-2 oder entsprechenden Normen benötigt. Unsere Kavitäten liefern bei Bedarf auch eine optische Qualität.

Rundplatten werden in Prüflaboren vielseitig eingesetzt. u.a. für mech. / Opt. und Brennbarkeitsprüfungen. Durch unsere angepasste Fertigung auf Ihre Bedürfnisse sind wir in der Lage Werkzeuge zu liefern, die es ermöglichen Probekörper für optische Prüfungen z.B. DIN 5033 oder DIN ISO 105-X12 herzustellen. Eine immer wichtiger werdende Prüfung im Bereich der Feuerbeständigkeit gegen Elektrizität die u.a. mit Rundplatten durchgeführt werden kann ist die IEC 60695 (Brennbarkeit mit elektrischen Zündquellen).

Auch für instrumentierte Schlagversuche (Durchstoßversuche) z.B. nach ISO 6603-2 können die hergestellten Rundplatten verwendet werden.

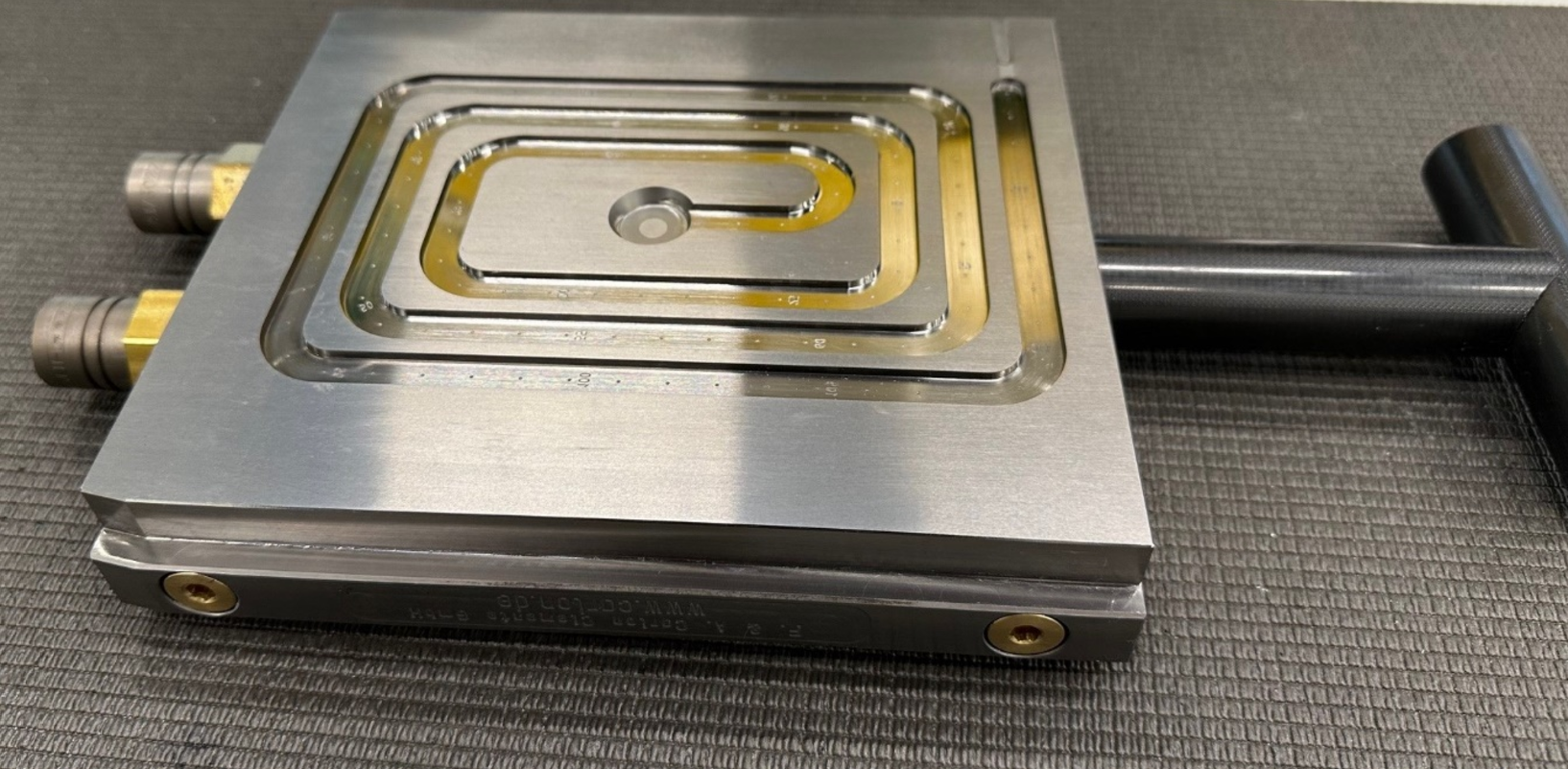

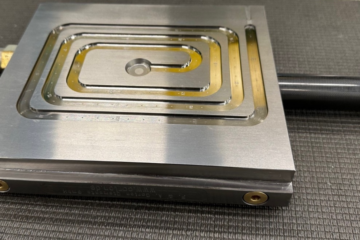

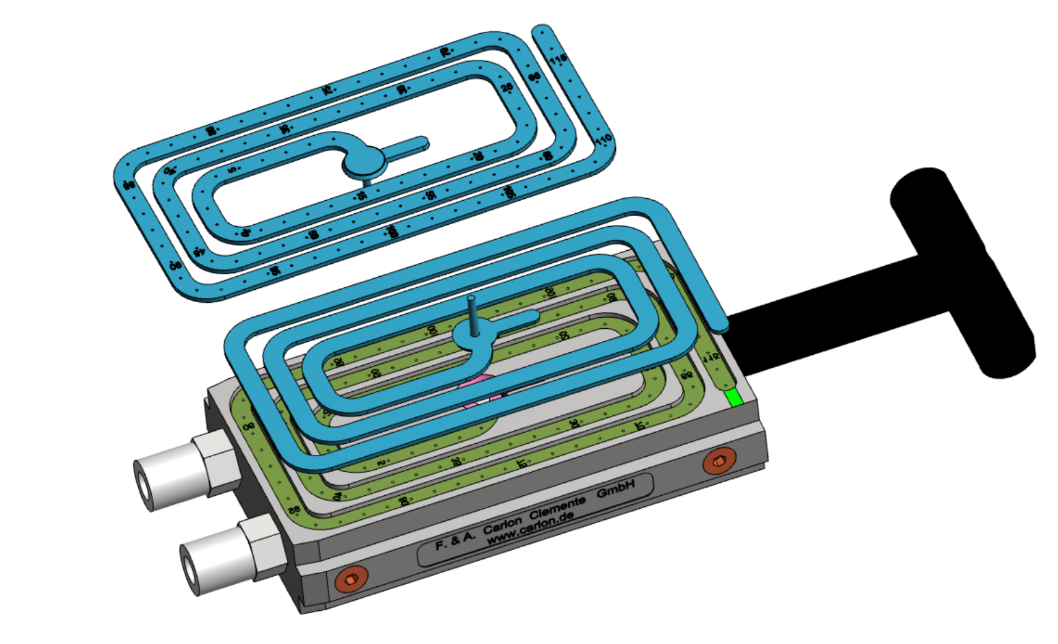

Werkzeugeinschübe für Probekörper zur Ermittlung von Fließeigenschaften

Um die Fließeigenschaften neuer Kunststoffe nach beispielsweise DIN EN ISO 1133 (Bestimmung der Schmelze-Massefließrate/Volumenfließrate von Thermoplasten) zu testen bietet F. & A. Carlon Clemente GmbH Ihnen eine Kavität mit markierten Streckenangaben. Das Werkzeug ist erhältlich als Fließstab sowie als Fließspirale/Rundfließspierale.

Um die Fließeigenschaften neuer Kunststoffe zu ermitteln, wird in Prüflaboren oft eine Probe in Form einer Spirale oder eines Fließstabes hergestellt. Temperatur- und Druckeinstellungen an der Spritzgiessmaschine beeinflussen das Fließverhalten. Die Fließspirale wird zur vergleichenden Ermittlung der Fließeigenschaften unterschiedlicher Thermoplasten herangezogen.

Mit den Werkzeugen der Firma F. & A. Carlon Clemente GmbH sorgen wir dafür, dass diese Proben immer exakt definiert werden können und eine genaue Analyse der Fließeigenschaft möglich ist.

Alle Einschübe finden Sie in unserem Online Shop aufgelistet

Im Überblick

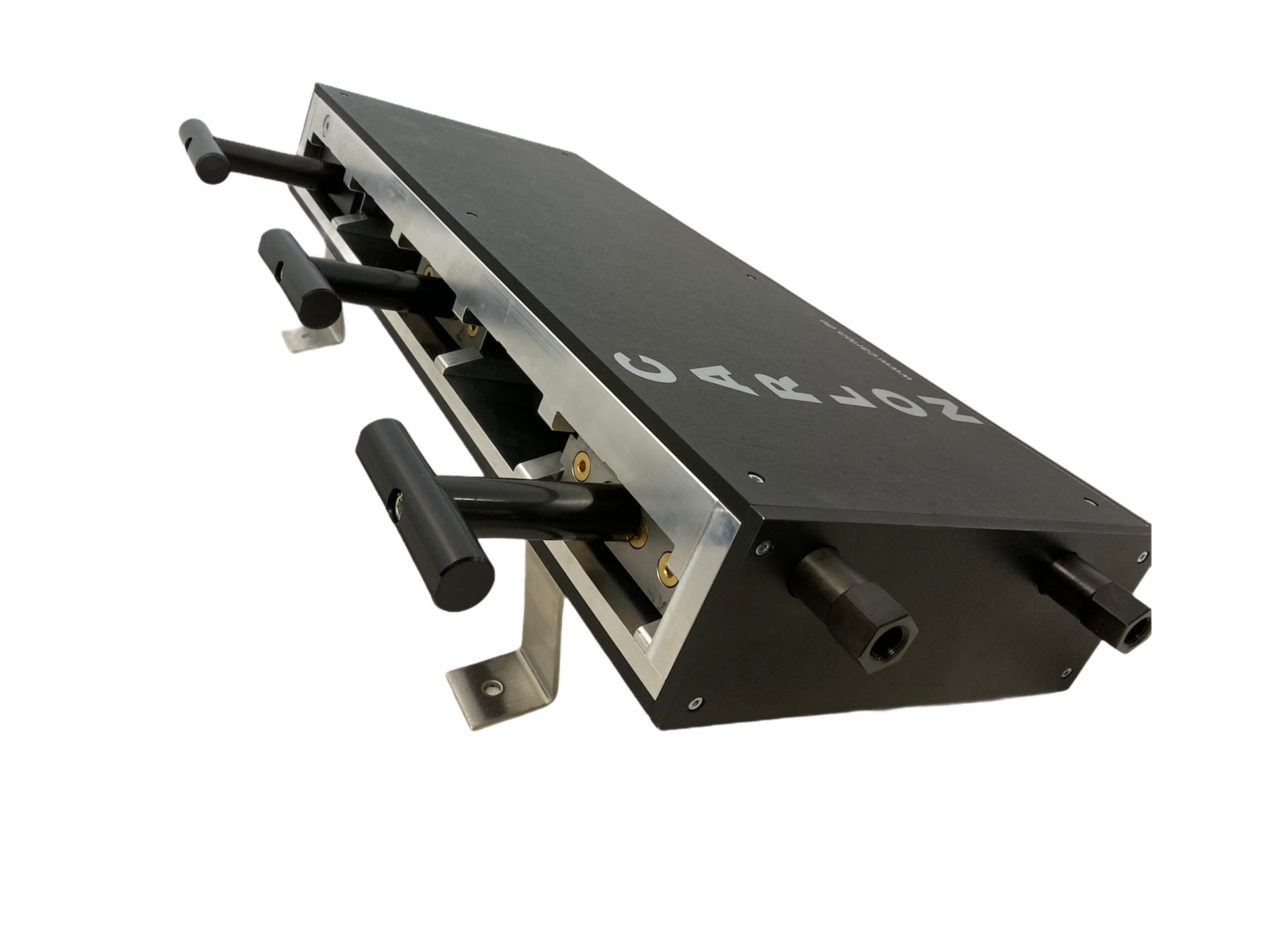

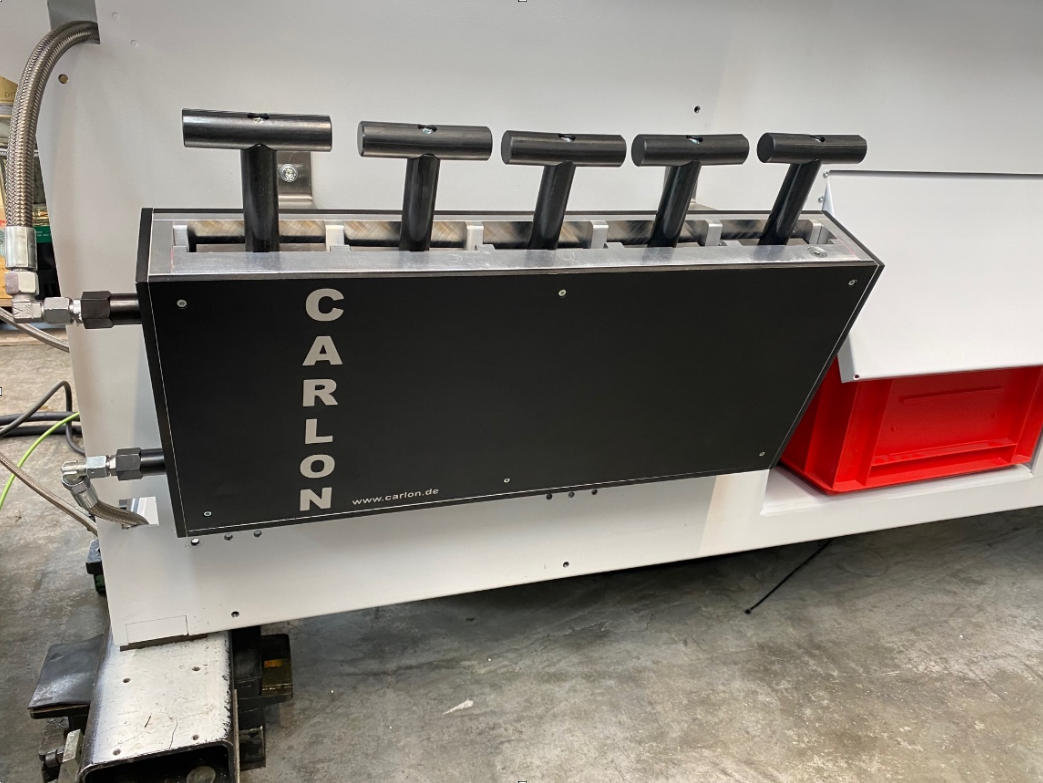

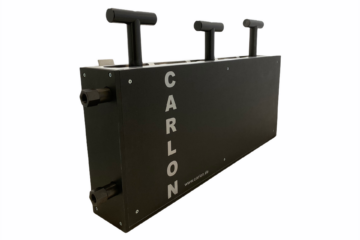

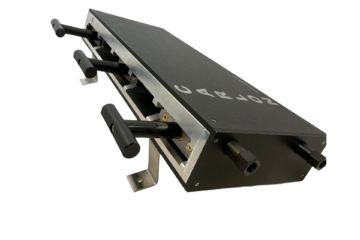

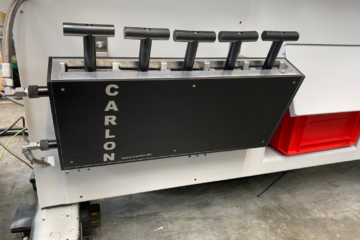

Vorwärmtasche Standard

Vorwärmtasche für Einschübe

Damit Sie unser Schnellwechselsystem optimal nutzen können, haben wir eine Vorwärmtasche entwickelt, die eine optimale Vortemperierung der Einschübe gewährleistet. Unsere Vorwärmtasche bietet Ihnen standardmäßig Platzt für 5 Einschübe. Die Vorwärmvorrichtung wird ganz bequem an den Temperier-Kreislauf der Spritzgussmaschine und des Werkzeuges angeschlossen und kann je nach Bedarf mit Schnellwechseleinschüben gefüllt werden. Die Wechseleinschübe können so schneller eingesetzt werden und lange Angleichphasen bei der Temperierung zwischen den Werkzeugwechseln entfallen somit. Ganz nebenbei sorgt die Vorwärmtasche für eine optimale Lagerung der Einschübe und beugt Beschädigungen vor.

Im Überblick

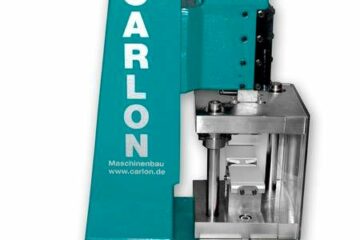

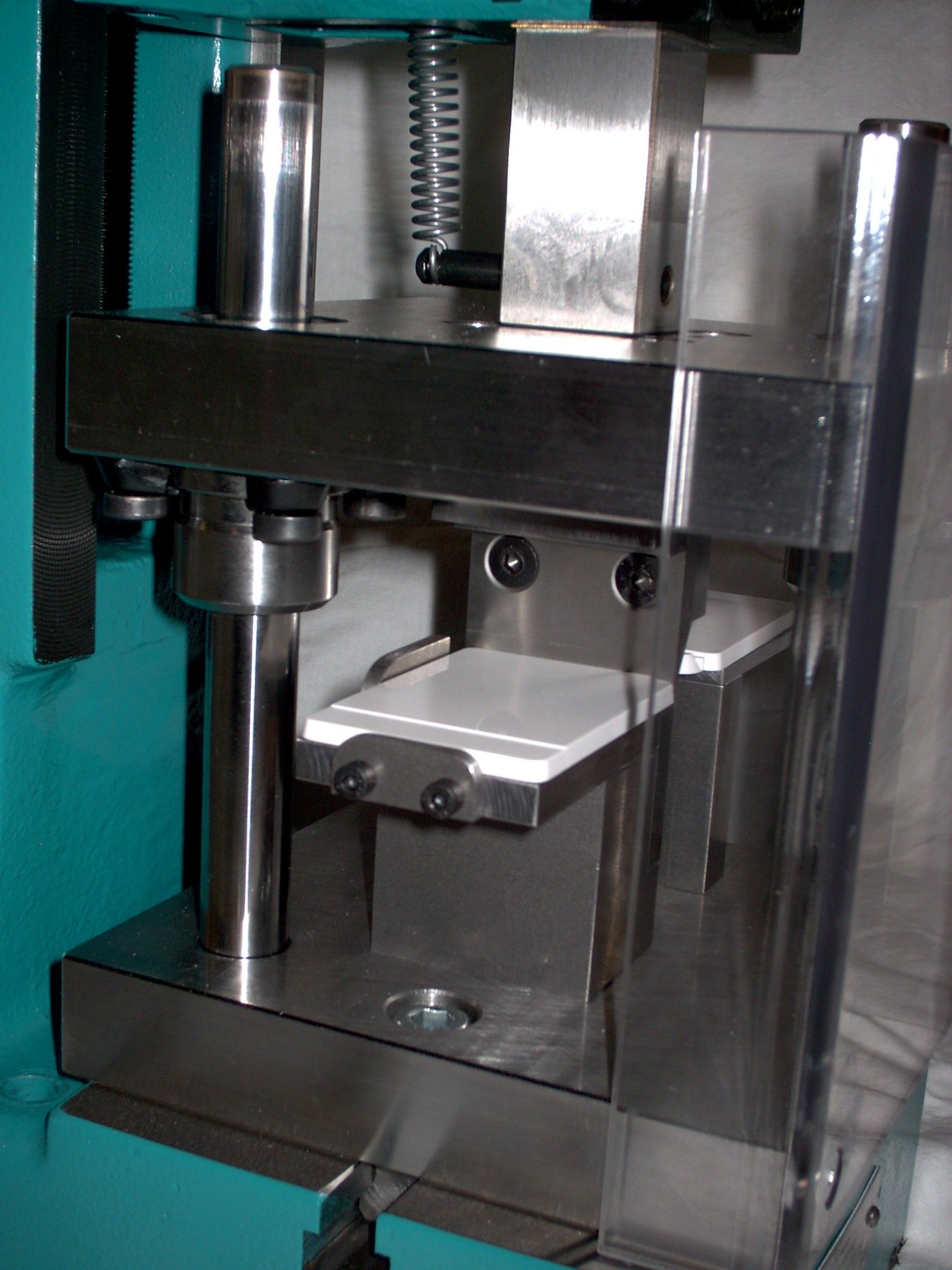

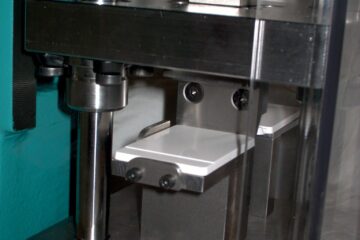

Angussabtrennung

Angussabtrennung im Überblick

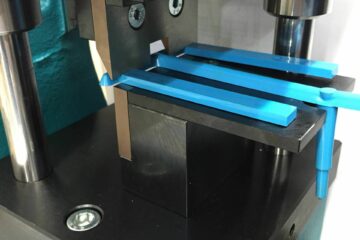

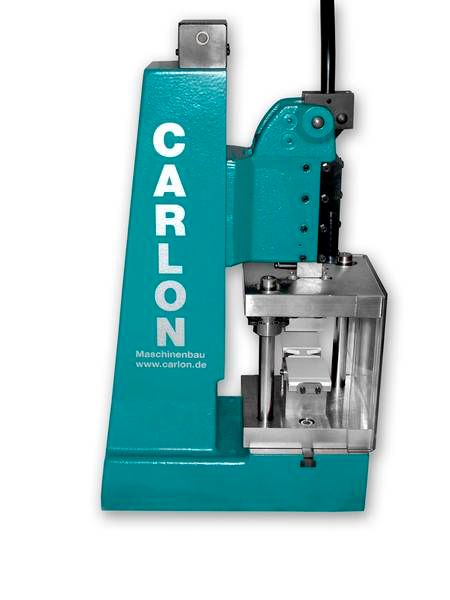

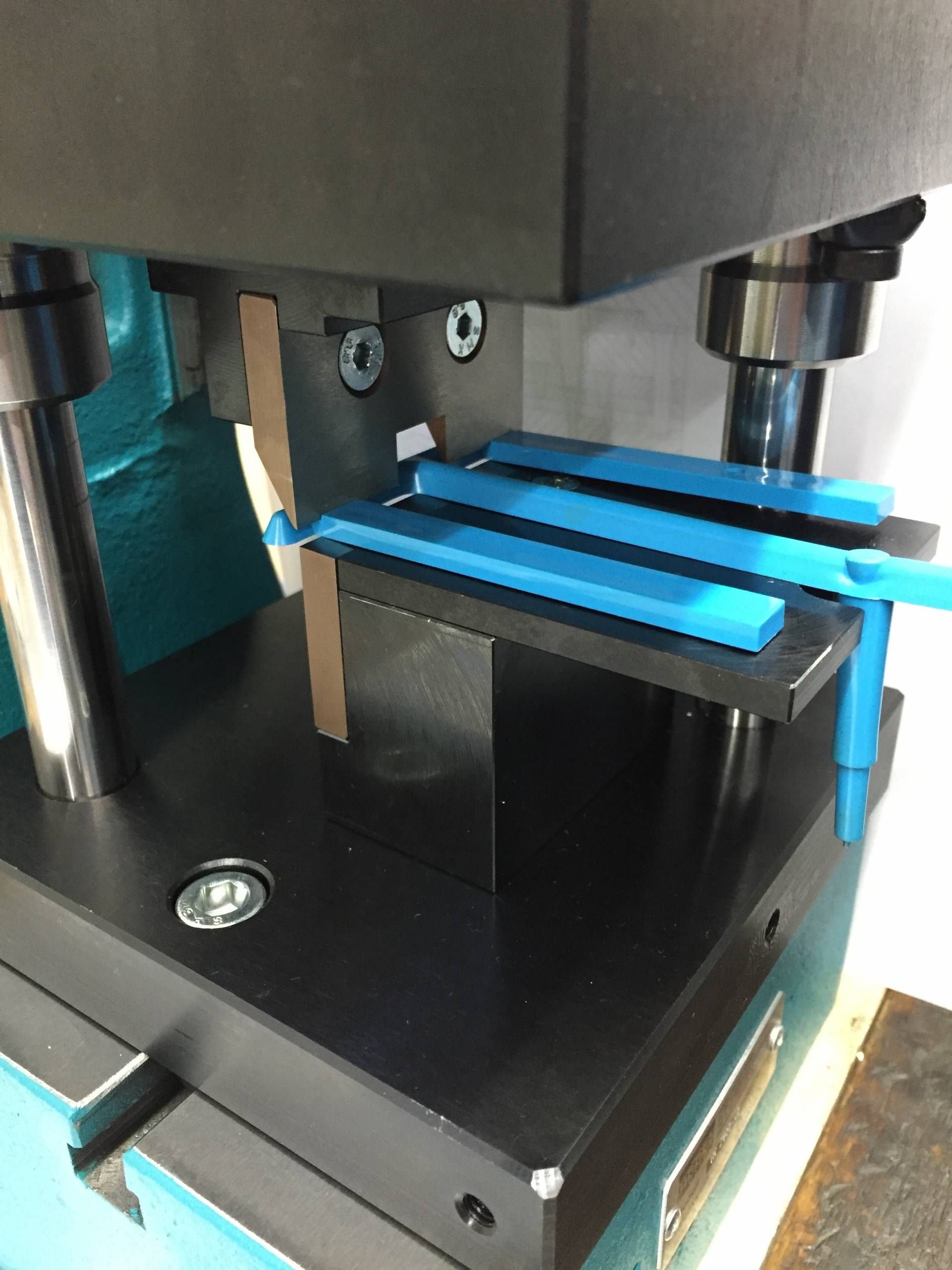

Das Unternehmen F. & A. Carlon Clemente GmbH ist bekannt für optimale technische Lösungen im Bereich der Kunststoffprobekörperherstellung. Neben ausgeklügelten Qualitätswerkzeugen zum Fertigen von Probekörpern, haben wir noch einen Schritt weitergedacht und ein Werkzeug zur optimalen Proben-Endbearbeitung entwickelt. Mit unseren Angussabtrennungswerkzeugen bieten wir Ihnen die Möglichkeit Ihre Probekörper in einem kleinen aber wichtigen Schritt weiterzuverarbeiten. Ein lästiges ungenaues Abtrennen des Angussmaterials entfällt, indem sie den Spritzling in die Vorrichtung legen und das Werkzeug betätigen. Das Ergebnis ist ein sauber abgetrennter Prüfkörper, der nun fertig für sämtliche Prüfungen ist.

Unser Werkzeug ist mit einer langlebigen Schneide ausgestattet und mit drei verschiedenen Vorrichtungen erhältlich. Egal ob Zugstab, Musterplatte, Schwindungsplatte, Stufenplatte oder UL-Stab, mit unserem Werkzeug erhalten Sie stets ein optimales Ergebnis. Durch den Einsatz verschiedener Messer können ohne Probleme Probekörper mit unterschiedlichen Ausmaßen von Ihrem Anguss getrennt werden.

Wartung und Reparatur für Einschübe und Werkzeuge

Im laufenden Betrieb bleibt es nicht aus, dass Hochglanzflächen und Material leiden. Damit Sie immer und zu jeder Zeit Ihren hohen Qualitätsstandard halten können, bieten wir Ihnen die Wartung und Instandhaltung Ihrer Werkzeugkomponenten an. Bei einer Komplettüberholung eines Werkzeugeinschubes stellen wir einen nahezu Neuzustand her. Als Hersteller wissen wir genau worauf wir achten müssen und sorgen für Sie dafür, dass Ihre Prozesse fehlerfrei laufen.

Sprechen Sie uns gerne für ein individuelles Angebot an!

Wartung und Reparatur für Einschübe und Werkzeuge-vorher

Vorher

Wartung und Reparatur für Einschübe und Werkzeuge-nachher

Nachher

Projektierung von Neuanlagen Bereich Probekörperherstellung

Mit unserem langjährigen Know-how in der Herstellung von Kunststoffprobekörpern verfügen wir über das präzise Verständnis für die entscheidenden Aspekte dieses Bereichs. Gerne teilen wir dieses Fachwissen mit Ihnen und bieten Unterstützung bei der Planung einer neuen Spritzgussmaschine mit entsprechendem Werkzeug oder der Umgestaltung einer bestehenden Anlage auf Schnellwechselwerkzeuge von Carlon. Unsere Expertise ermöglicht es uns, die geeigneten Maschinen mit den erforderlichen Leistungsparametern für die Produktion qualitativ hochwertiger Spritzlinge für unterschiedliche Probekörper zu identifizieren.

Zusätzlich bieten wir Ihnen umfassende Unterstützung bei der Auswahl und Anordnung von Sensoriklösungen, um sicherzustellen, dass Ihr System reibungslos funktioniert und Sie die benötigten Parameter erhalten. Gemeinsam mit Ihnen planen wir, um optimale Bedingungen für Ihren Prozess zu schaffen. Dabei stehen Diskretion über Ihre Prozesse und Parameter für uns selbstverständlich im Mittelpunkt.

Wir freuen uns darauf, Ihr Projekt zu unterstützen und gemeinsam die Grundlage für optimale Voraussetzungen in Ihrem Prozess zu schaffen.
